联想电脑主板电源开关键接口定义

联想主板各接口的针脚数和针脚定义

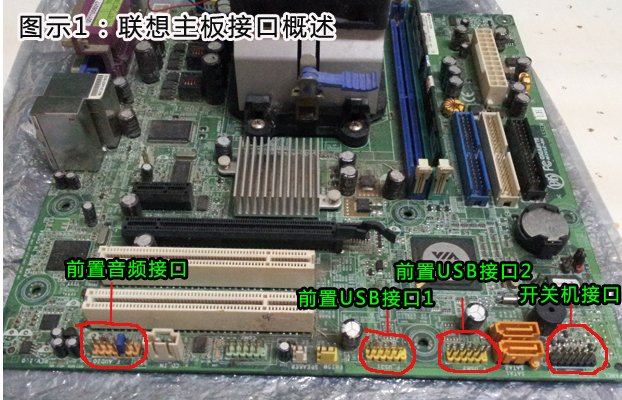

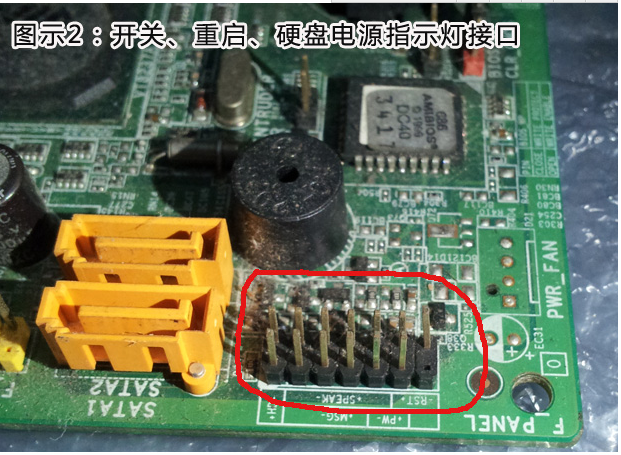

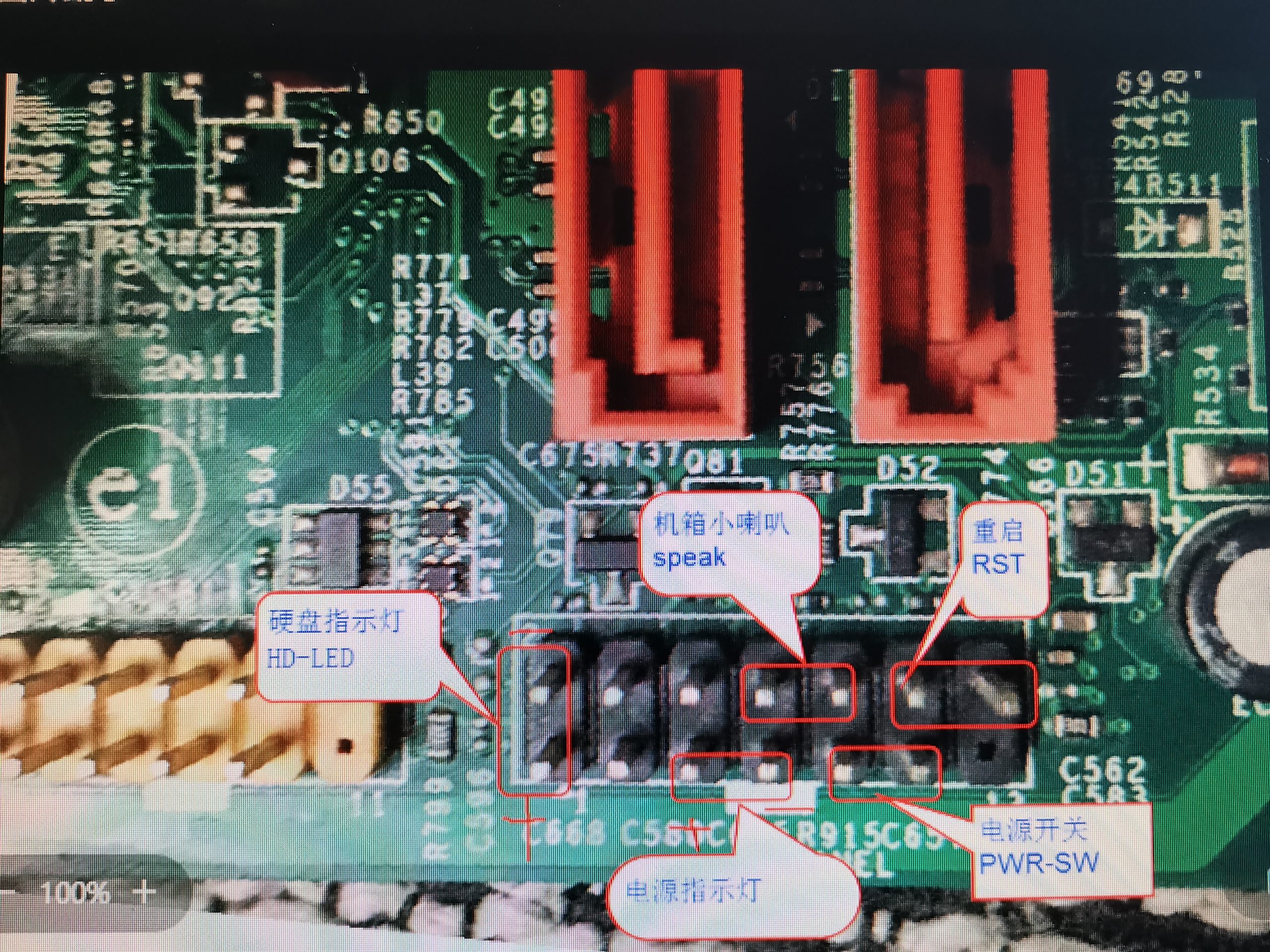

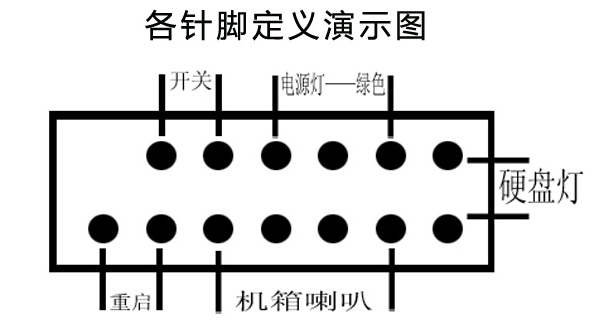

一、联想主板电源开关、重启、硬盘灯、电源灯接线定义。如下图所示，联想主板前置面板开关线采用的是两排共13针的引脚接口，和市面上常见的主板开关接口不同，具体各个针脚的定义请详细观看下面的演示图。

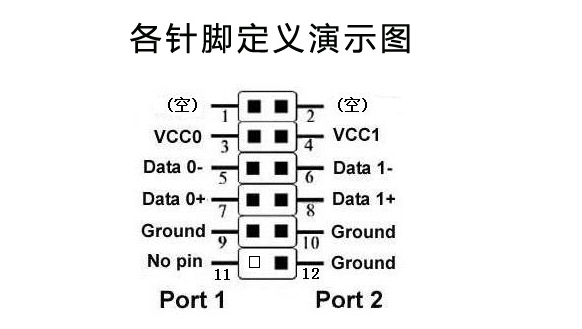

二、联想主板前置USB接线定义。我们都知道USB共有四条线，但未必知道每条线的作用，在这里要先给大家讲一下USB四条不同颜色的线所代表的含义。USB电源线是红色的（常见的名称有VCC、POWER、5V、5VSB、U0VCC），USB数据负线是白色的（常见的名称有DATE2－、USBD2－，PD2－，USBDT2－、U0DA－），USB数据正线是绿色的（常见的名称有DATE2＋、USBD2＋，PD2＋，USBDT2＋、U0DA＋），USB接地线是黑色的（常见的名称有GND、GROUND）。联想主板前置USB接口各个针脚的定义如下图所示。

总结一下吧，其实很简单，两个前置USB接口共有8根线，每个USB接口需要4根线。一般主板上USB接口都是两排，一排就是一个USB接口。把红色的线接在USB电源针脚上，上图中是接在针脚3上；把白色的线（通常是带一个“－”号）接在USB数据线负线上，上图中是接在针脚5上；绿色的线（通常是带一个“＋”号）接在USB数据正线上，上图中是接在针脚7上；最后接上黑色的接地线，上图中是接在针脚9上。这样就完成一个前置USB接口了，另外四条线参照刚才的接法按颜色顺序分别接在4、6、8、10针脚上，这样就大功告成了！从左至右颜色分别是:红\白\绿\黑，没接好的同学请重新仔细地检查一遍。

三、联想主板前置音频线（13针）接法。需要说明一下，联想新出的主板和老一些的主板的音频接口用的都是联想自己的标准，老款是7针的音频接口，新款是13针的音频接口。老款的主板已经慢慢淡出人们的视线了，况且是7针的接口，遇到不会接的情况应该比较少，这里就不再介绍了。下面主要说一下联想新款主板，也就是13针的前置音频线接法。各针脚具体定义如下图所示。
